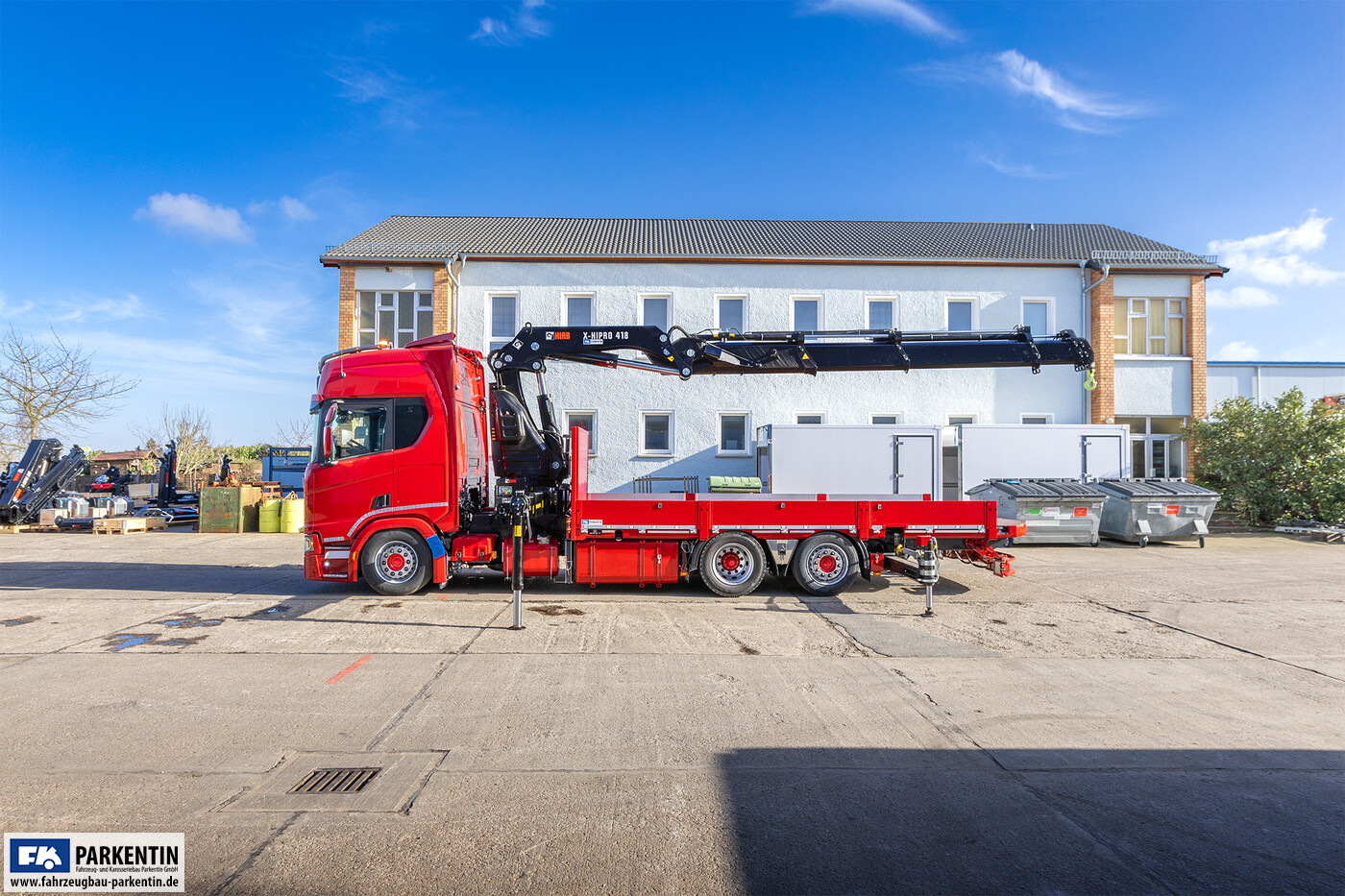

Pritschenaufbau mit Spezialheck und HIAB-Ladekran

Beschreibung

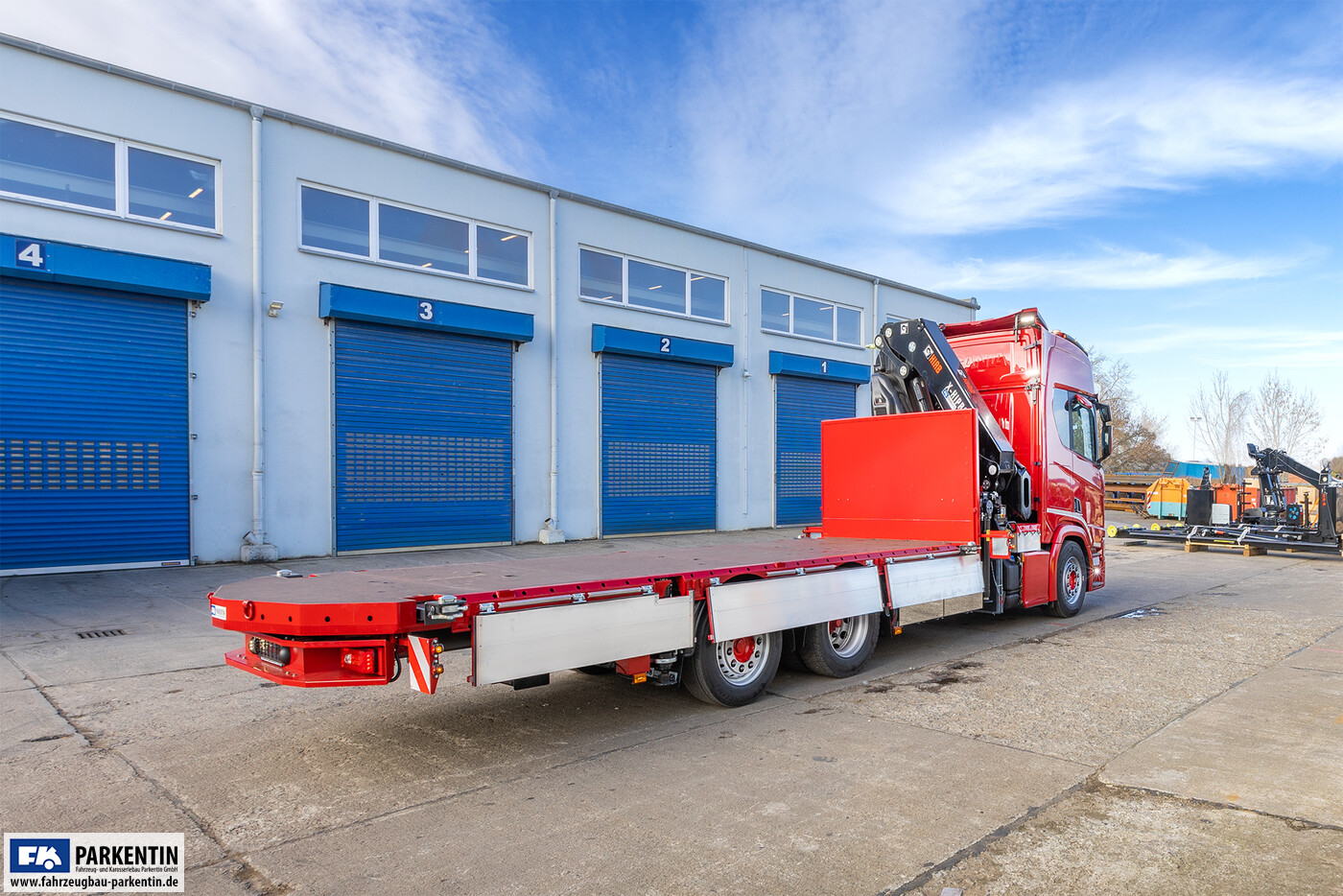

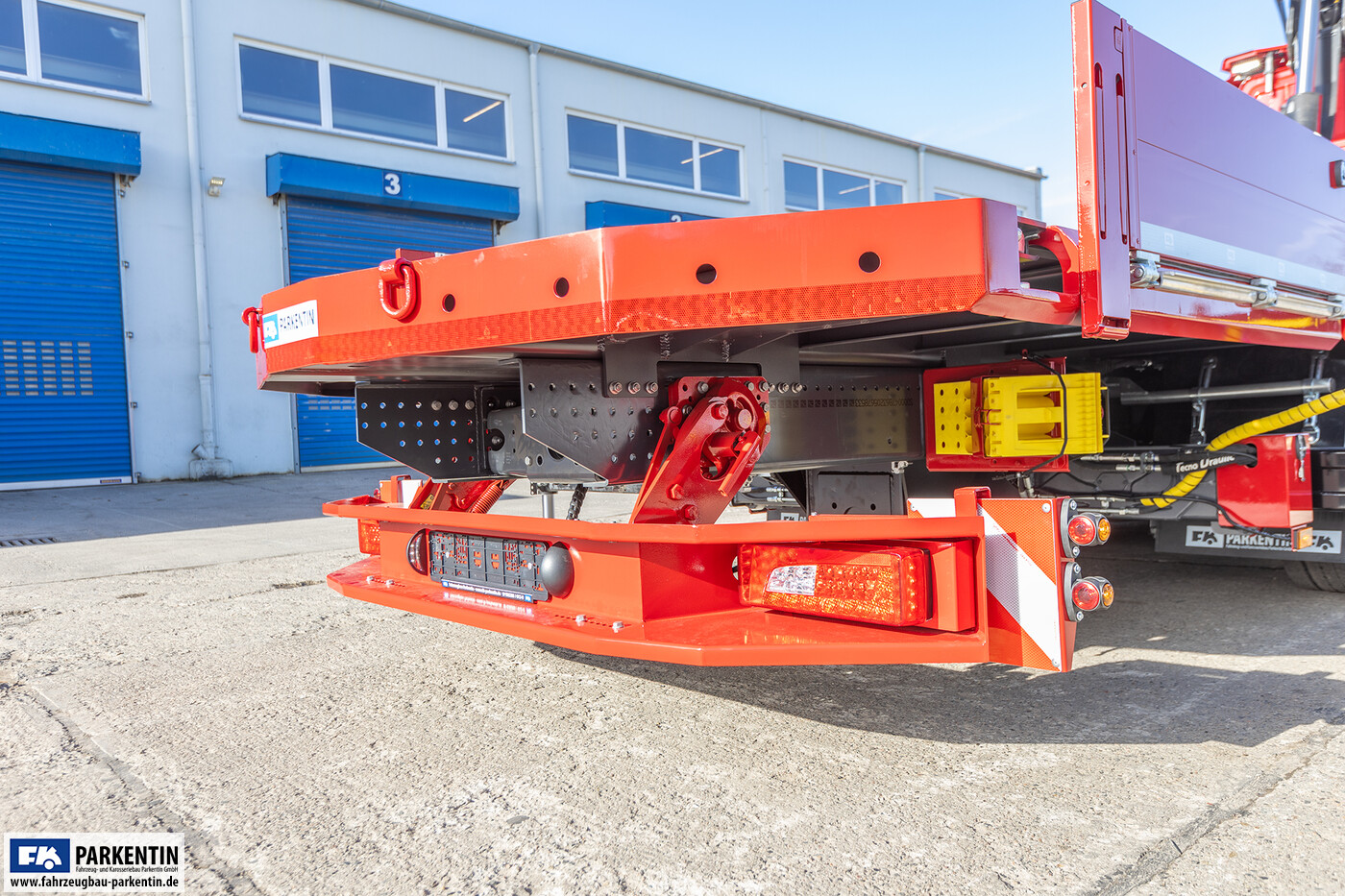

Der massive Pritschenaufbau ist am Heck rund ausgeführt und mit einem massiven, abklappbaren Unterfahrschutz versehen. Im hochgeklappten Zustand gibt der Unterfahrschutz das dahinterliegende Tiefkuppelsystem frei.

Beides - das Heck "ohne Ecken" und die Tiefkupplung - ermöglichen eine maximale Ausnutzung der zulässigen Länge des Gesamtzuges aus LKW und Anhänger. Durch die Tiefkupplung wird der Drehpunkt unter das Fahrzeug verlagert, die Deichsel des Anhängers "verschwindet" unter dem Fahrzeugheck.

Der Anhänger ist dichter am Fahrzeug und kann damit die Ladefläche um genau die Länge erhöhen, um welche die Deichsel unter dem Fahrzeug "verschwindet".

Pritschenaufbau:
- lichte Länge ca. 6.200 mm
- Außenbreite ca. 2.550 mm
- Bordwandhöhe ca. 400 mm
- Stirnwandhöhe ca. 1.400 mm

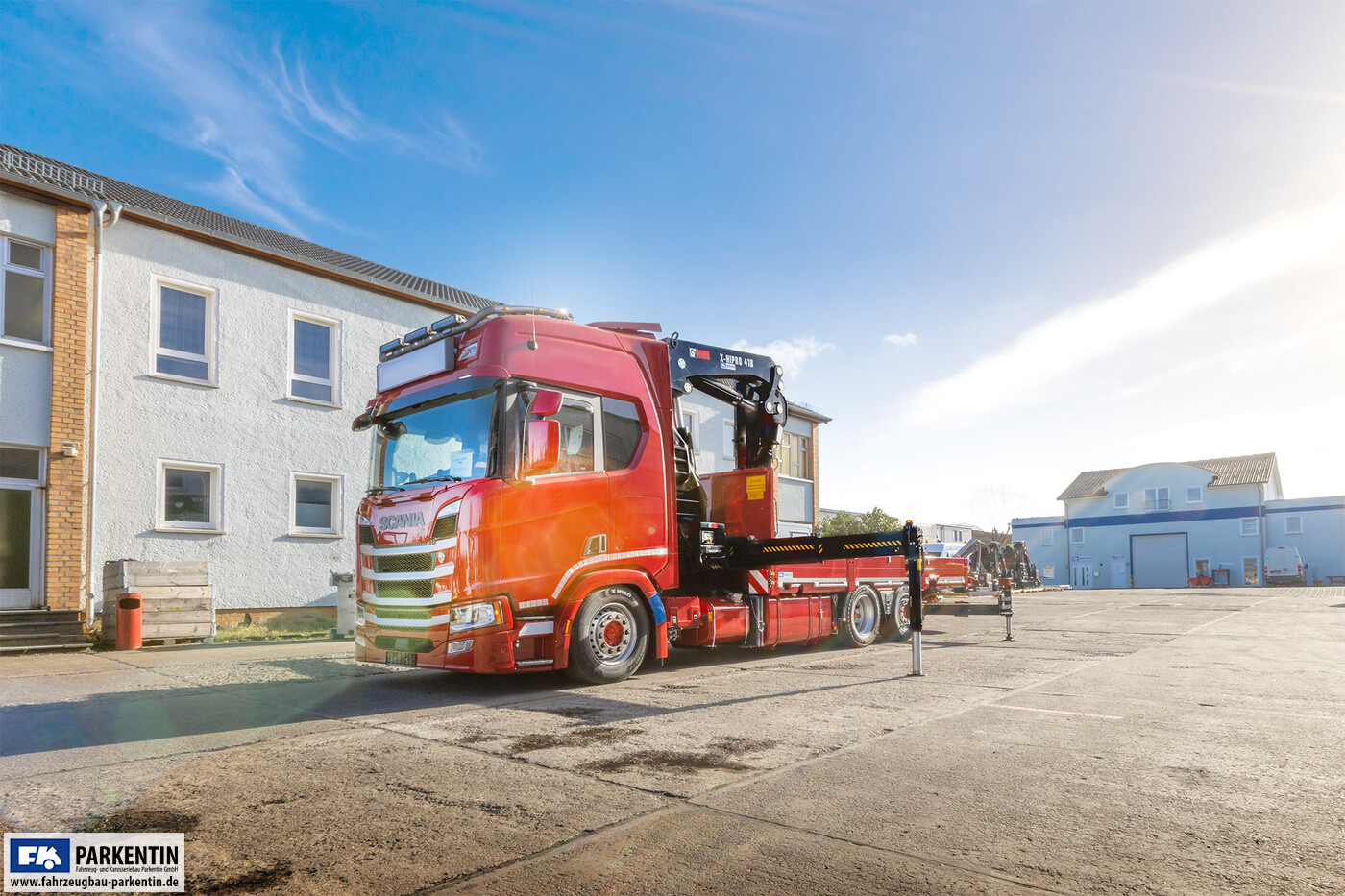

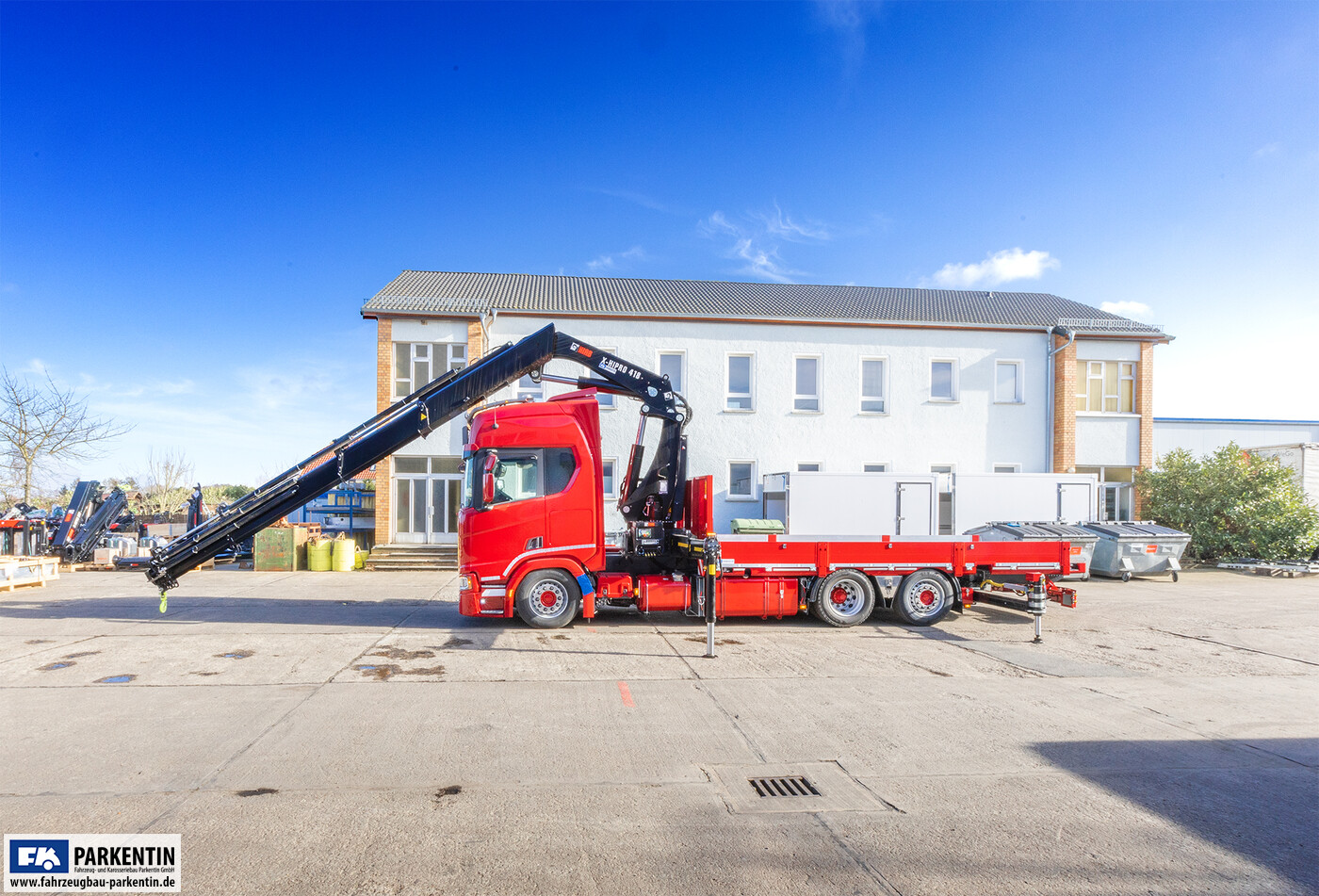

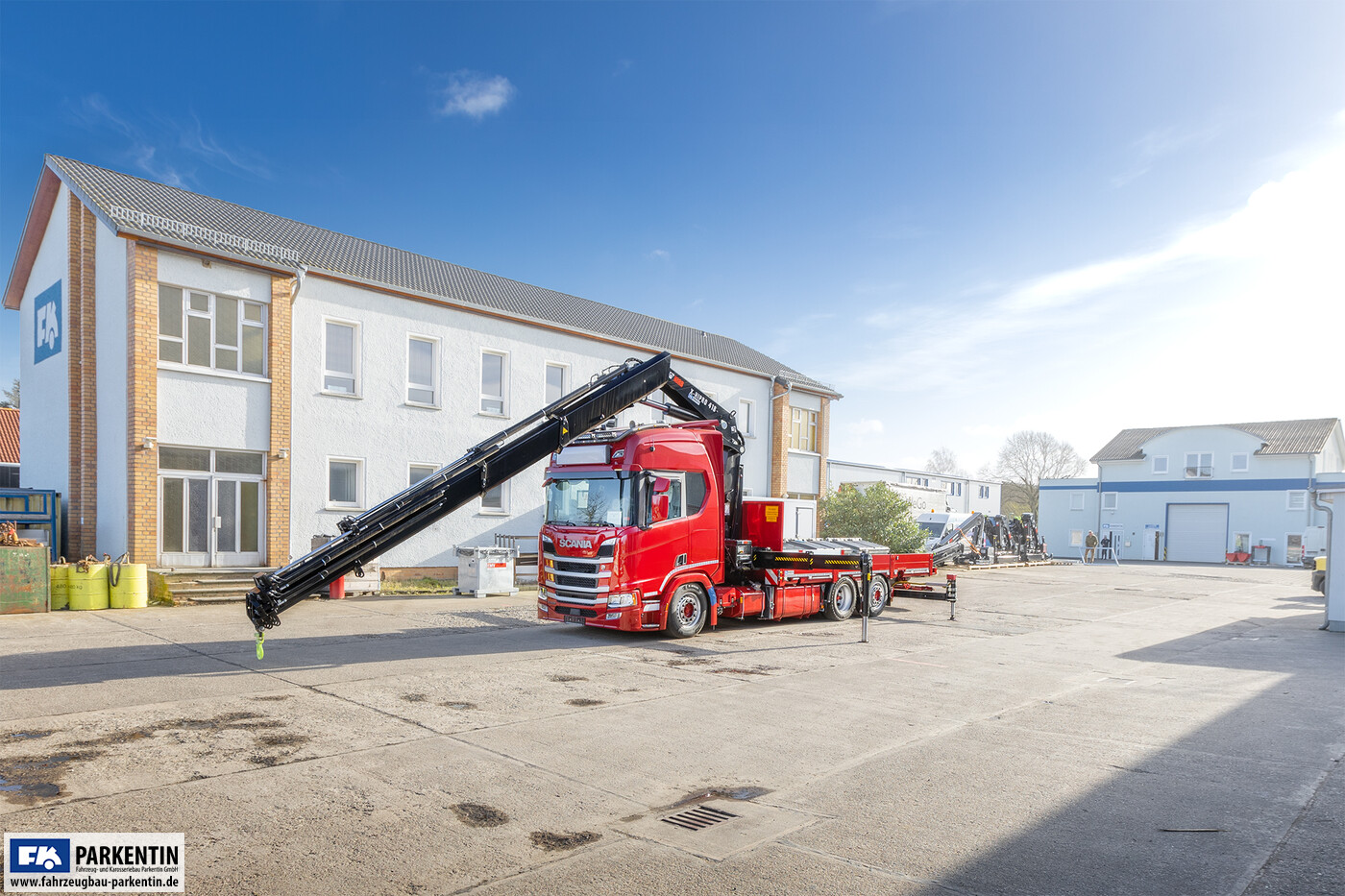

Montiert ist ein Ladekran HIAB X-HiPro 418 EP-5 mit 360Grad-Endlos-Schwenkwerk (kann sich ohne Endlage immer weiter drehen).
Traglastangaben (Ausladung - Traglast):
- 4,4 m - 8.400 kg
- 6,1 m - 5.900 kg
- 8,1 m - 4.300 kg
- 10,3 m - 3.300 k
- 12,4 m - 2.650 kg
- 15,1 m - 2.200 kg

Der Pritschenaufbau ist in Niedrigbauweise ausgeführt. Die Ladehöhe liegt auf dem Niveau einer modernen Einbauküchen-Arbeitsplatte (ca. 1.050 mm).
Die Bordwände sind niedrig ausgeführt, damit der Kunde Container mit abgeklappten Bordwänden fahren kann.

Ausrüstung:
- Feuerlöschfach Edelstahl platzsparend (zwischen Hinterrädern!)
- Twistloks vorne/hinten ausziehbar auf 3.000 mm Breite
- Positionsleuchten hinten rot/weißtück
- Überbreitenschilder
- Beleuchtung Überbreitenschilder

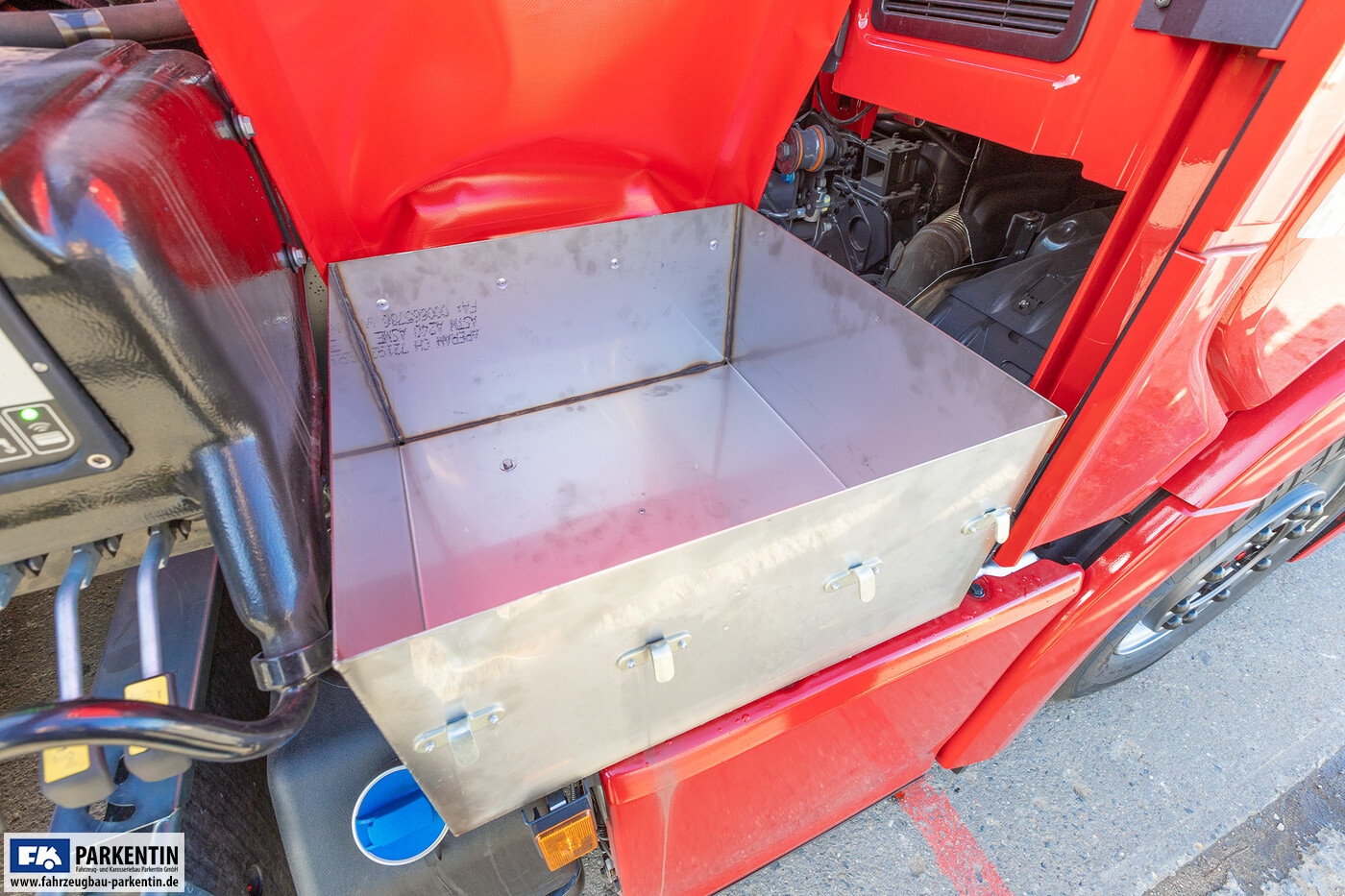

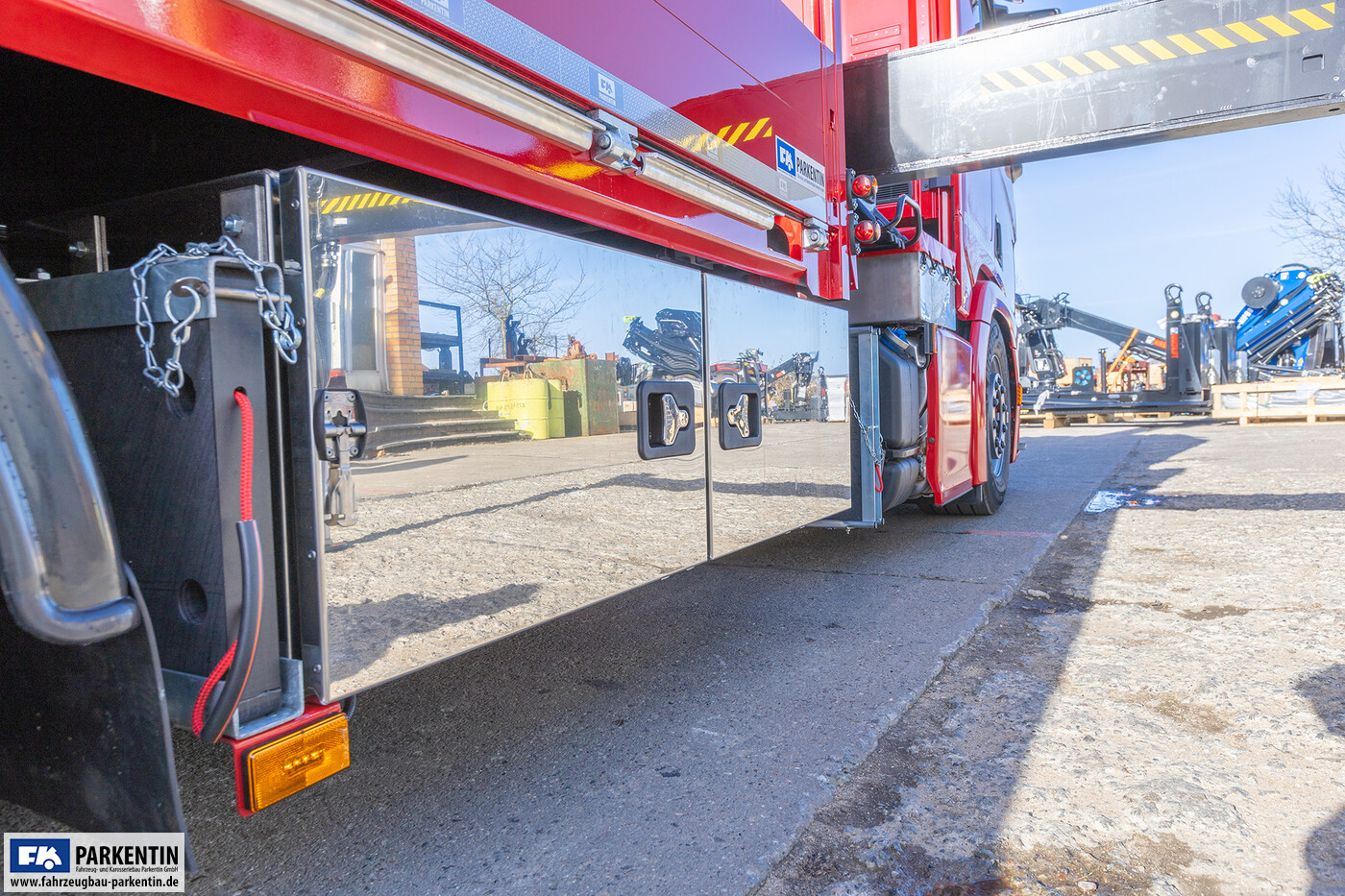

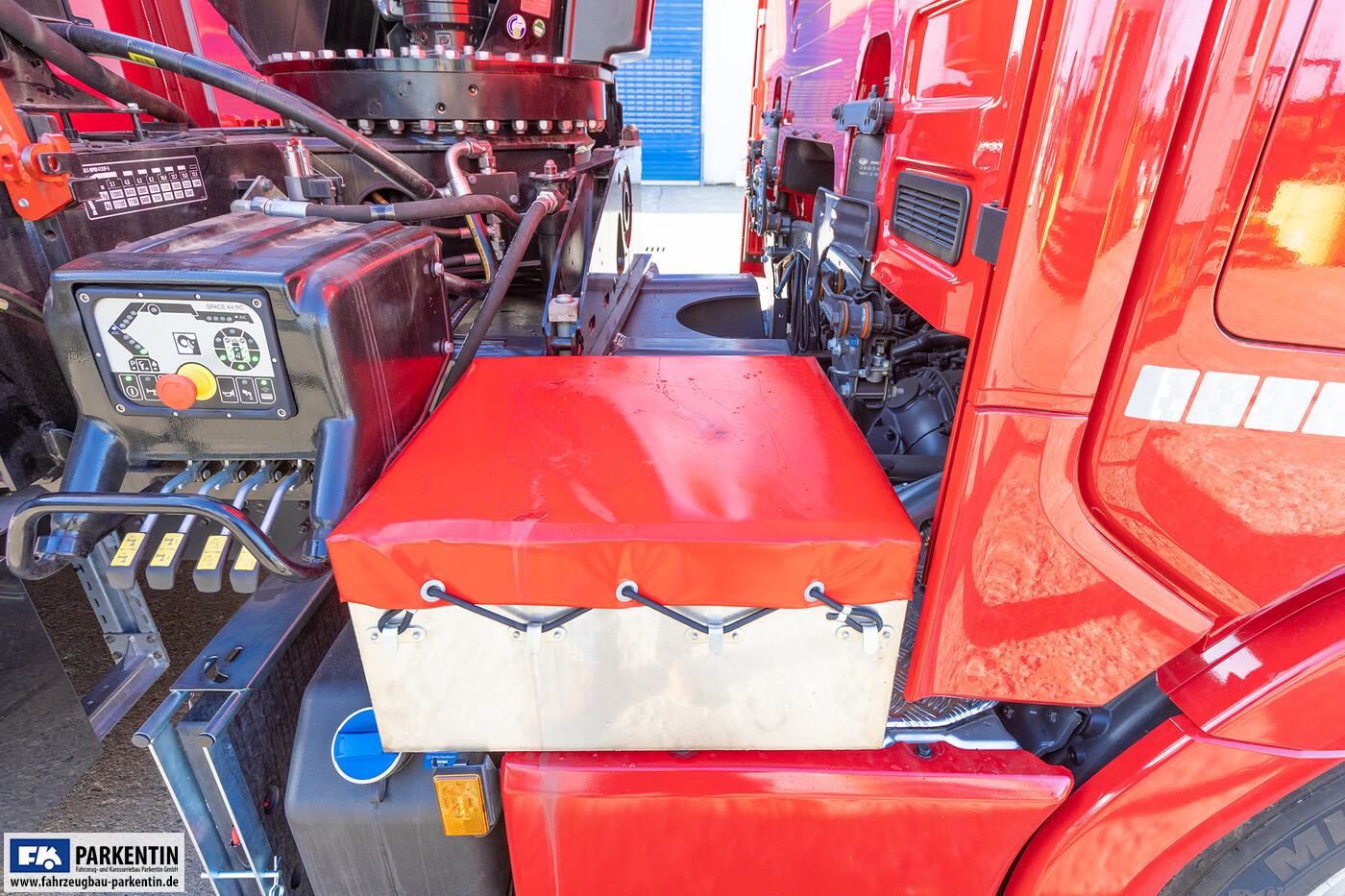

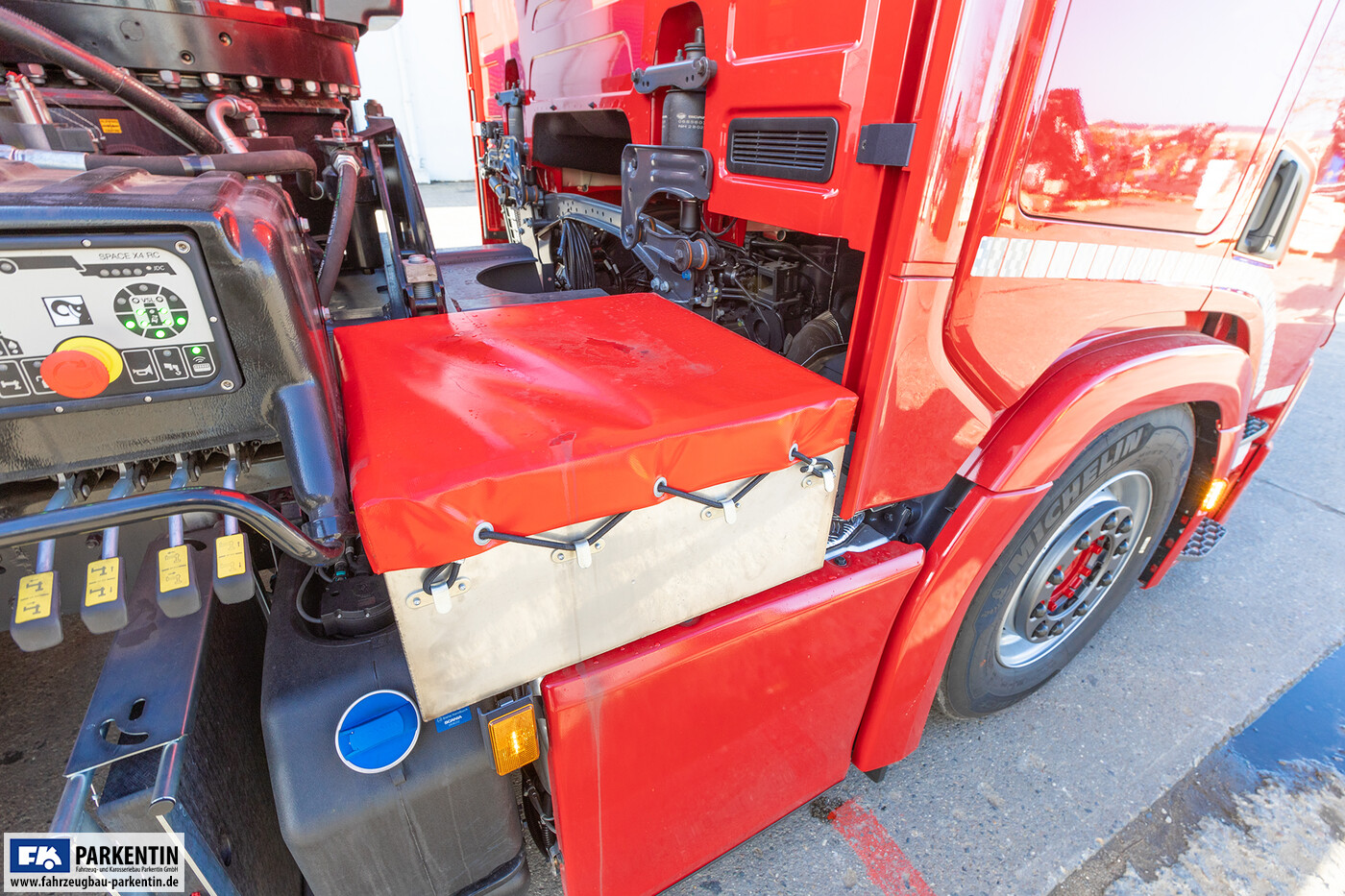

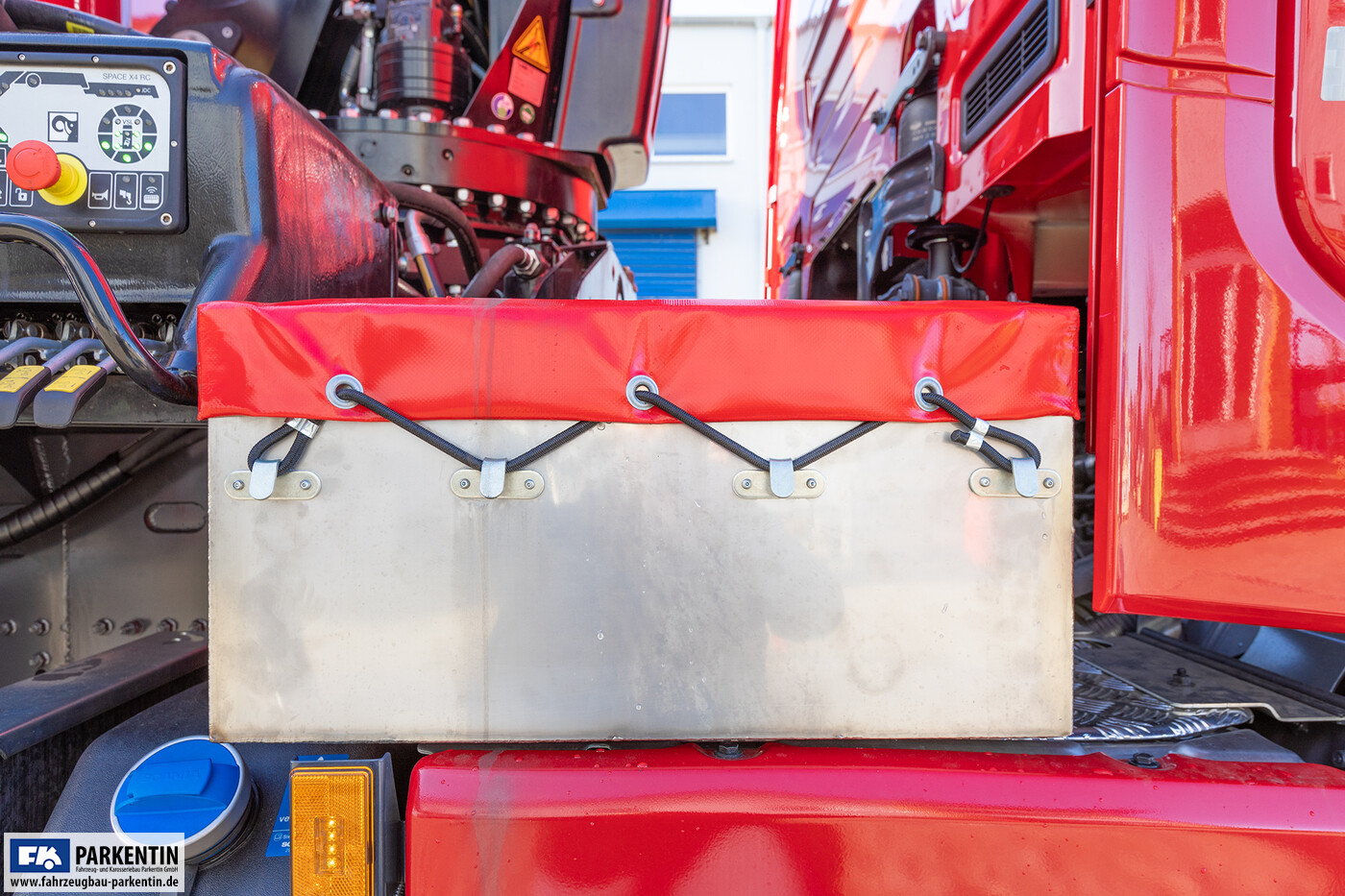

- 2x Edelstahlwerkzeugkisten 1000x50x50

Basisfahrzeug: SCANIA R500
